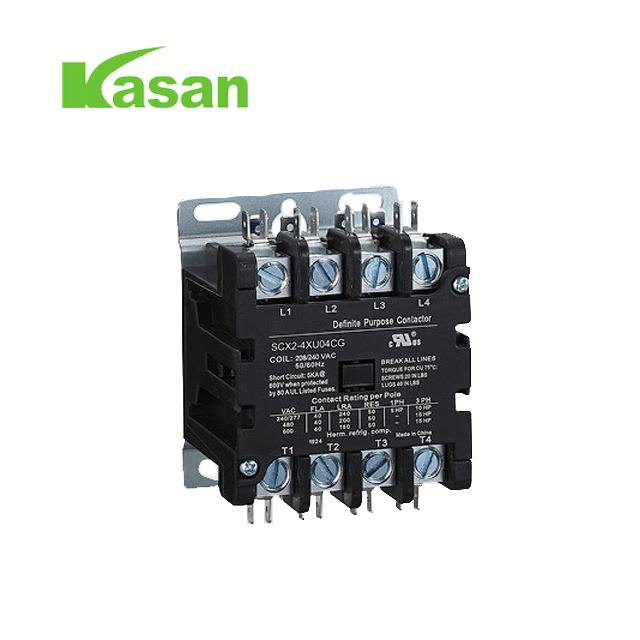

UL ధృవీకరించబడిన 4 పోల్ 40 AMP DP కాంటాక్టర్ 120 వోల్ట్ AC కాయిల్ కాంటాక్టర్

అప్లికేషన్ పరిధి

SCX2 సిరీస్ డెఫినిట్ పర్పస్ కాంటాక్టర్‌లు ఎయిర్ కండిషనర్లు, రిఫ్రిజిరేషన్, రెసిస్టివ్ హీటింగ్‌తో సహా వాణిజ్య అనువర్తనాలకు అనుకూలంగా ఉంటాయి. లైటింగ్ మరియు అనేక ఇతర ఇన్‌స్టాలేషన్‌లు తక్కువ ధర, అధిక పనితీరు కాంటాక్టర్ అవసరం. ఈ పరికరాలు ఫ్లెక్సిబిలిటీని అందిస్తాయి మరియు కలిసే లేదా మించేలా రూపొందించబడ్డాయి

UL/CSA యొక్క డెఫినిట్ పర్పస్ కాంటాక్టర్స్ స్టాండర్డ్ ద్వారా నిర్వచించబడిన విద్యుత్ మరియు యాంత్రిక అవసరాలు.

ఎలక్ట్రికల్ కాంటాక్ట్ రేటింగ్‌లు:20A-90A

ఎలక్ట్రికల్ కాయిల్ రేటింగ్స్:24-60oV

జీవిత రేటింగ్, 100,000&250,000 సైకిల్ ఎంపికలు.

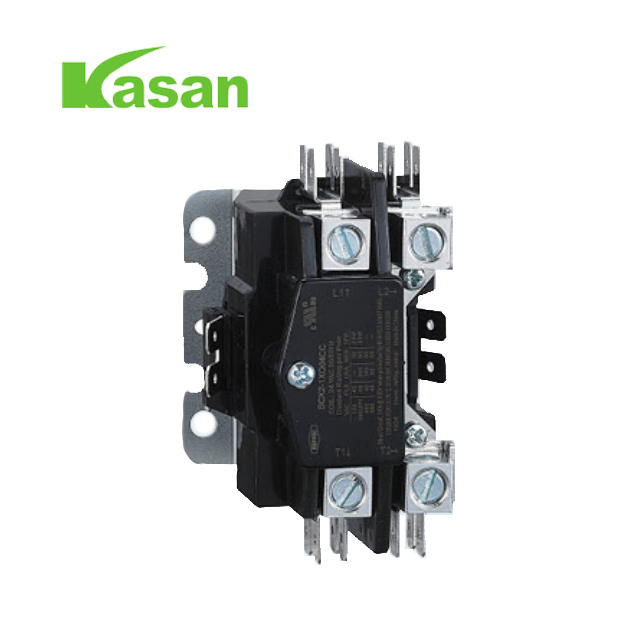

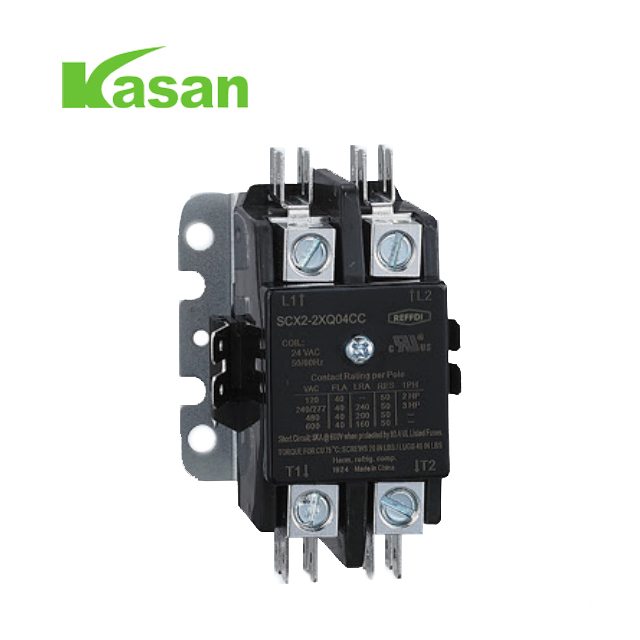

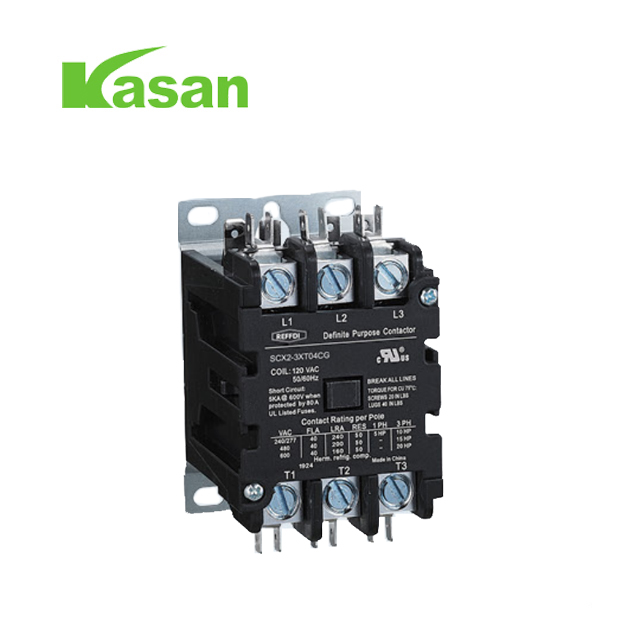

ఎంపికలు:1,2,3,4 పోల్ 24,120,240 మరియు 480 VAC కాయిల్స్ విస్తృత శ్రేణి ఎలక్ట్రికల్ రేటింగ్స్ స్క్రూకి సరిపోతుంది,

బాక్స్ లేదా ప్రెజర్ ప్లేట్ కనెక్షన్లు NEMA మౌంటు బేస్.

NO/NC ముగింపు స్విచ్ కిట్‌లు.

టెరినేషన్స్ 10-32 cre 20, 25& 30 FLA మోడల్స్

బాక్స్ లగ్-40, 50, 60,75 & 90 FLA మోడల్స్

ఉష్ణోగ్రత పరిధి:- 40° F నుండి + 150° F/- 40° Cto + 65°C

వ్యాఖ్య:

1.నిర్దిష్ట కొలతలు లేని వైరింగ్ కనెక్టర్ యొక్క టాలరెన్స్ 0.2 మిమీకి అనుగుణంగా ఉండాలి.2. రేటెడ్ కరెంట్ 20-40FLA 182 పోల్స్ ఉత్పత్తులకు ప్రధాన సర్క్యూట్ స్క్రూ లాకింగ్ టార్క్: SCREWS 22 IN-LBS/LUGS 40 IN-LBS రేటింగ్ సర్క్యూట్ కరెంట్ కోసం IN-LBS 20-40FLA 384 పోల్స్ మరియు 50-60FLA ఉత్పత్తులు: 50 IN-LBS రేటెడ్ కరెంట్ 75-90FLA ఉత్పత్తులకు ప్రధాన సర్క్యూట్ స్క్రూ లాకింగ్ టార్క్: 50 IN-LBS

సహాయక మాడ్యూల్ స్క్రూ లాకింగ్ టార్క్: 10 రేటెడ్ కరెంట్ 20-90FLA ఉత్పత్తుల కోసం IN-LBSCoil స్క్రూ లాకింగ్ టార్క్: 10 IN-LBS3. త్వరిత కనెక్ట్ సాకెట్ టెర్మినల్ తప్పనిసరిగా IEC60760 ప్రమాణానికి అనుగుణంగా ఉండాలి మరియు టెర్మినల్ మరియు ఇన్‌సర్ట్‌ను ఉపయోగించినట్లయితే, విశ్వసనీయ కనెక్షన్‌ని నిర్ధారించాలి.
